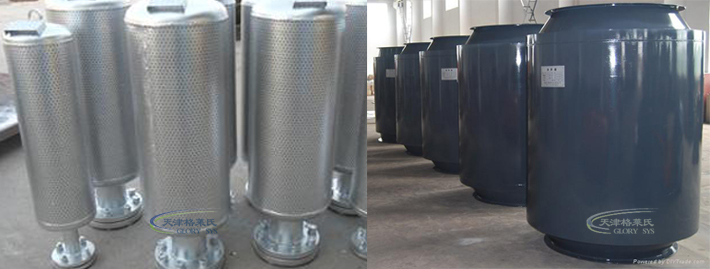

蒸汽排放消聲器（XSQ-ZQ）

  蒸汽排放消聲器主要應用于蒸汽鍋爐等有關熱力設備的蒸汽排放所發出的噪音消聲，此類噪音遠遠超過了我國所頒布的《工業企業噪聲衛生標準》規定的數值。格萊氏出品蒸汽排放消聲器根據抗、噴、阻復合消聲原理，具有消聲量大、體積小、重量輕及安裝方便的優點。主要使用于發電、化工、冶金、紡織等工業部門中的鍋爐汽輪機等熱力設備蒸汽排放的有效消聲。其工作原理是高溫高壓蒸汽或低壓蒸汽在消聲器內，經一次擴容降壓后進入二次降壓，經大容積擴容降壓形成低壓或超低壓蒸汽后噴出，然后經過組合型多材料復合結構的阻聲吸音罩再次消聲降音后排向大氣中，從而達到消聲效果。

蒸汽排放消聲器分類：

1、蒸汽安全閥消聲器（ZA型）
適用于電站鍋爐安全閥(動力釋放閥)、鍋筒安全閥及過熱器安全閥、再熱器安全閥等壓力裝置的安全門。其蒸汽放空不僅應避免過大的噪聲，更應讓汽流順利排出而不影響安全閥的排量、起跳和回座，為此，以往常見的多級節流及小孔噴注的消聲降音手段不宜采用，這種限制歷來是安全閥消聲器的設計難點，也是安全門消聲器消聲效果差的原因。格萊氏新型安全閥排汽消聲器采用了噴、阻、抗復合型消聲原理，其中以大孔擴容代替了直徑較小的控流孔，在結構上更加強化了抗性和阻性消聲降音機理，達到了更加理想的消聲降噪效果。
2、低壓蒸汽消聲器（ZD型）
由于企業在安全生產中使用著大量0.13Mpa及以下的低壓鍋爐，在電站熱力系統中也有著大量的低壓熱力裝置，如背壓式汽輪機、除氧器、輔助抽氣器、汽輪油泵、鍋爐連續排污、定期排污等。上述設備按排汽管要求，應該配置結構輕便、安裝更為方便的消聲器。格萊氏針對不同的消聲對象，設計有專用的背壓式汽輪機排汽消聲器、除氧器消聲器及其它系列消聲降音產品，可滿足用戶的要求。
3、點火排氣消聲器（ZP型）
鍋爐點火所形成的高壓蒸汽在消聲器內經一次控流后進入降壓體，經大容積再次擴容降壓后，從而形成低壓蒸汽后噴出，在此過程中，汽流內能部分轉化成某種頻率的聲能，其噪聲雖然功率大為削弱，但往往會(huì )因排汽偏離設計值等諸多原因，使排氣噪聲仍然高于標準值。為此，在降壓體外設計了組合型多材料復合結構的阻聲吸音罩，復合阻聲吸音罩是根據降壓體所噴出的剩余噪聲的頻譜特性所設計，用以有效地吸收剩余噪聲。當用戶按要求安裝后，總消聲量可達36～42分貝。

綜合參數：
1、消聲形式：小孔噴注 節流式 阻抗復合；
2、主體材質：A3、304、304L、316、316L；
3、消聲材料：進口多孔棉、碳鋼、不銹鋼、玻纖；
4、螺帽螺栓：A3、304、304L、316、316L；
5、密封墊片：丁晴橡膠墊片、聚四氟乙烯墊片、耐高溫四氟墊、金屬墊片、石墨墊片；
6、密封面：突面（RF）、平面（FF）、 凹凸面（MFM）、榫槽面（TG）；
7、連接方式：法蘭連接、內螺紋連接、外螺紋連接、對焊連接；
8、制造檢測標準：GB12348-90 GB/T14623-93。

訂貨須知：
1、消聲對象是哪一種熱力設備
2、接管管徑φ×δ（外徑×管壁厚度）
3、排汽量____T/H
4、壓力____Map
5、溫度____℃
