| 燃氣（瓦斯）管道阻燃器的原理和結構 |
| 2021-07-08 11:26 |
一般情況下，燃氣管道通常是安全的，這是因為管網輸送的易燃氣體中不含氧和其他氧化劑，火焰不能在沒有氧化劑的純氣體中產生和傳播。但是，在某些特殊的事故條件下，如施工失誤、地震、年久失修、其他不可預見的事故等，管網的某些地方有可能破裂。
若采用低壓輸送燃氣的管道，有可能在管道破裂處引起局部壓力降，使外部空氣進入管網，使氣體在下游管網中變成預混氣體。這種混合氣體達到爆炸極限后，具有產生回火、引起爆炸災害的必要條件。類似的事故在國內外已經屢見不鮮。特別是當甲烷濃度低于25%時，應逐步使用低濃度瓦斯。
燃氣（瓦斯）管道阻火器的工作原理主要是基于火焰穿過狹窄通道時的熄滅現象。許多實驗研究結果表明，若狹縫(指名義直徑)的直徑小到一定程度，火焰傳播一段距離后就會(huì )自動熄滅，即淬火。淬火過程中能產生淬滅的通道直徑稱為淬滅直徑，用 Dq表示?；鹧鎮鞑サ酱銣缜暗哪嵌尉嚯x，稱為 Lq，即淬滅長度在通道上傳播到淬滅前。

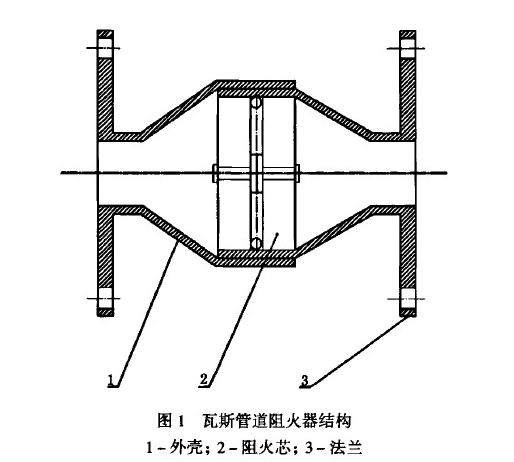

瓦斯管道阻火器是根據小孔淬火原理設計的。阻火器結構如圖1所示，由外殼和阻火芯組成，可通過法蘭3與管道或其他設備連接，也可通過其他連接方式連接。阻火器外殼1應具有較大的強度，能承受爆炸引起的動高壓。阻火芯2有多種形式，如多層金屬網疊加的金屬網和波紋帶。
|
|
? |
